桥梁顶升限位系统和操作速度

在顶升过程中，桥梁处于一种飘浮不定的状态，结构很脆弱，只要有一点滋扰，整个上部结构可能瞬间坍塌。且由于液压缸安装的垂直误差及其他不利因素的存在，在液压提升装置作业过程中可能会出现微小的水平位移，因此应分别在桥梁纵、横两个方向安装顶升限位装置。限位装置自身应具有足够的强度，并应在限位方向也有足够的刚度，以确定。

液压顶升系统是液压知识与起重知识相结合的产物，从而使、方便的移动、定位和操控重型负载及庞大物体成为可能。以L1100液压顶升系统为例，整个系统由4个顶升单元、2个液压泵站、导轨、横梁、吊钩和无线控制器组成，其大提升高度为12米，大起重能力为1100吨。

操作速度：

起重速度：上升/下降0～10米/小时，连续可调。

行走速度：水平行走0～30米/小时，连续可调。

一般1台液压泵站控制2个液压顶升单元（也有部分产品1台液压泵站控制4个液压顶升单元），2台液压泵站从油路上是各自单的，控制上可同时并有相对关系的控制，使其两侧的4支液压顶升单元同步升降。液压系统中对两侧液压顶升单元的液压缸分别由2个比例换向阀单进行控制，可分别或同时控制两侧液压缸伸缩，使每侧2支液压缸靠刚性同步控制，两侧液压缸由液压比例流量控制两侧支腿伸缩同步。为了确定顶升，在液压缸无杆腔出油口设置液控单向阀，使液压缸在顶升重物时保压。在每侧无杆腔总油路中设置平衡阀，使无杆腔回油时保持有背压的作用。液压系统采用比例流量阀控制，是在2支液压缸中有1支配有位移传感器，检测两侧支腿的位移信号，通过流量—位移—电反馈的控制方式，经比例流量阀开启信号，形成1个闭环控制功能，使两侧液压缸活塞杆进出给定的位移量，确定两侧支腿伸缩同步，控制准确敏捷。

自升门同步提升系统同步提升主要事项

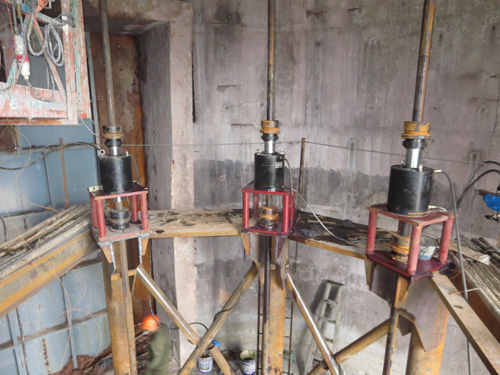

同步提升系统是利用两台连续性千斤顶相互转化行程实现的，动力源为发动机连接泵站供油，千斤顶有上下夹片油缸和主行程油缸组成，利用夹片实现行程转化，通过千斤顶行程传感原理对比两只千斤顶的伸缩速度，将电信号传输给中心电脑控制系统，误差过大时电脑控制系统停止速度过快的千斤顶，确定两台千斤顶伸缩速度，控制吊装过程中的风险。

一、每次吊装前换夹片，换完毕后，调校松动的钢绞线，确定每根钢绞线受力一致；

二、液压提升操作人员是专职人员，接受过技术培训和的操作培训；

三、吊装前操作人员检查185t千斤顶锚固块夹片、螺栓、锁板等部件的紧固情况和夹片接近开关传感器和位移传感器的信号情况、各油路是否与构件有摩擦现象，确定吊装过程；

四、超过6级大风严禁操作；

五、确定吊装物准确重量，设置相应预期载荷，防止超载作业；

六、待吊具下放到钢塔2ｍ左右位置时，按照夹片保养要求对千斤顶夹片进行换；

七、检查动力模块控制柜锚头互锁装置是否关闭，没有特别情况不可以进入索股千斤顶的安装状态，以免意外发生，若进入，退出时应检查夹片是否处于关闭状态；

八、操作前，操作人员与吊装人员确定良好的通信信号，需要时装备应急通信设备；

九、吊装完成后，收回千斤顶，关闭锚固块夹片。
